Fenêtres et portes en aluminiumsont largement utilisés dans l'architecture résidentielle, commerciale, industrielle et de grande hauteur car ils combinent résistance structurelle, flexibilité de conception, résistance aux intempéries, faibles besoins d'entretien et compatibilité avec les systèmes de vitrage modernes. Toutefois, la spécification la plus efficace ne consiste pas simplement à choisir l’aluminium. La série de cadres, la qualité de l'alliage, la configuration de l'ouverture, la constitution du verre, la séparation thermique, les joints, la quincaillerie, le traitement de surface, le drainage et les détails d'installation influencent tous les performances finales d'une ouverture terminée. Ce guide explique comment ces éléments fonctionnent ensemble, comment comparer des configurations courantes, comment adapter un système à l'environnement d'un bâtiment et comment éviter les erreurs de spécifications susceptibles de réduire le confort ou les performances du service.
Table des matières
Cliquez sur n’importe quelle section pour accéder directement au sujet.
- 1. Pourquoi le choix des matériaux est important dans les ouvertures modernes
- 2. Comprendre le système structurel
- 3. Comment la sélection des alliages affecte les performances
- 4. Fonctionnement des séries de cadres et de la profondeur des profils
- 5. Choisir entre les configurations d'ouverture
- 6. Performance thermique et contrôle des intempéries
- 7. Verre, joints, quincaillerie et drainage
- 8. Traitement de surface et apparence à long terme
- 9. Faire correspondre les systèmes aux applications de création
- 10. Comment lire une spécification technique
- 11. Erreurs courantes de spécification et d’installation
- 12. Pourquoi la fabrication de précision est importante
- 13. Un cadre de sélection pratique
- 14. Foire aux questions
Pourquoi le choix des matériaux est important dans les ouvertures modernes
Une fenêtre ou une porte est plus qu’un cadre entourant une vitre. Il fait partie de l'enveloppe du bâtiment, affecte la façon dont les gens perçoivent un espace intérieur et doit fonctionner dans des cycles d'ouverture répétés, des températures changeantes, la pression du vent, la pluie, la lumière du soleil et le nettoyage quotidien.
C'est pourquoi le choix des matériaux doit être considéré en même temps que la conception du système. L'aluminium est attrayant pour les applications architecturales car il offre une combinaison utile de résistance, de stabilité dimensionnelle, de flexibilité de fabrication et de poids structurel relativement faible. Il peut également être extrudé en sections complexes, permettant aux concepteurs et aux fabricants d'intégrer des chambres, des poches de vitrage, des chemins de drainage, des joints, des emplacements de fixation et d'autres caractéristiques fonctionnelles dans un système de profilés coordonné.
Pour un projet résidentiel, cela peut se traduire par des lignes de visibilité étroites et une ventilation pratique. Pour un bâtiment commercial, les priorités peuvent se déplacer vers des surfaces vitrées plus grandes, des cycles d'ouverture répétés, une quincaillerie plus solide ou un contrôle plus strict du mouvement de l'air et de l'eau. Dans un environnement côtier, la protection des surfaces et la résistance à la corrosion deviennent particulièrement importantes. Dans une région très venteuse, la géométrie des profils, le renforcement, le choix du verre et l'ancrage méritent une attention particulière.
Les profilés transfèrent les charges du vitrage, de la quincaillerie, de la pression du vent et des forces de fonctionnement vers la structure du bâtiment.
Les cadres, les joints, les canaux de drainage et les vitrages travaillent ensemble pour limiter les mouvements indésirables de l’air et de l’eau.
Les dimensions du profil, les lignes de visibilité, la finition, la couleur et le style d'ouverture influencent le langage visuel d'une façade.
La géométrie du matériel et du cadre détermine la facilité avec laquelle l'unité s'ouvre, se ferme, se verrouille, s'aère et reste alignée.
Les systèmes les plus solides ne sont donc pas définis par une seule fonctionnalité. La performance vient de la coordination. Un alliage de haute qualité ne peut pas compenser un mauvais drainage. Un cadre solide ne peut pas créer une étanchéité fiable si la géométrie du vantail est imprécise. Un excellent verre ne peut pas surmonter un joint périmétrique mal installé. L’ensemble complet doit être considéré comme une seule ouverture artificielle.
Comprendre le système structurel
La logique structurelle de base d'une ouverture en aluminium est simple : des profilés extrudés créent le cadre et les sections mobiles, le vitrage est maintenu dans des poches dédiées, la quincaillerie est positionnée dans les zones renforcées et les composants d'étanchéité comblent les espaces prévus entre les parties fixes et mobiles.
Ce qui rend le système sophistiqué, c’est l’interaction entre ces éléments. Un profil qui semble compact de l'extérieur peut contenir plusieurs chambres internes. Ces chambres peuvent contribuer à la rigidité, au routage du drainage, au placement des fixations ou à la séparation thermique. La géométrie réelle du profil peut donc raconter une histoire technique bien plus utile que la seule surface visible.
Bâtis fixes et sections mobiles
Le cadre périmétrique fixe établit la liaison entre l'ouverture et le mur. Il doit conserver sa géométrie tout en résistant aux charges transférées à travers le châssis et le vitrage. En revanche, les sections mobiles doivent équilibrer rigidité et mouvement. Leurs dimensions doivent rester suffisamment stables pour que le matériel fonctionne correctement et que les joints maintiennent un contact constant.
La poche vitrée
La poche vitrée détermine la manière dont le verre est posé, soutenu, retenu et scellé. Une poche bien conçue soutient correctement le verre tout en laissant de la place pour les joints, les blocs de fixation, les dispositifs de drainage et l'épaisseur de verre requise. La compatibilité entre la structure du verre et le système de profilés doit toujours être vérifiée avant la fabrication.
Joints et points de connexion
Les joints d'angle et les connexions mécaniques sont souvent négligés lors de la comparaison visuelle car ils ne constituent pas la partie la plus évidente d'une ouverture finie. Néanmoins, ils peuvent influencer l’alignement, la rigidité, la continuité de l’étanchéité et le fonctionnement à long terme. Une découpe précise et un assemblage précis des coins sont particulièrement importants lorsque plusieurs unités sont installées sur une façade continue.
Pour les équipes de projet, une habitude utile consiste à demander un dessin en coupe complet plutôt que d’évaluer le cadre uniquement à partir de photographies. Une section peut révéler la profondeur du profil, la disposition des chambres, la surépaisseur de vitrage, l'emplacement de la barrière thermique, le tracé de drainage, la position du joint et l'interface matérielle dans une seule vue.
Fenêtres et portes en aluminiumsont mieux compris comme des assemblages techniques. L'expression peut paraître simple, mais le système technique réel peut varier considérablement en fonction de la série de profilés, du style d'ouverture, de l'alliage, du verre, de la conception thermique, des joints et des exigences environnementales.
Comment la sélection des alliages affecte les performances
Tous les profilés en aluminium n'ont pas les mêmes caractéristiques mécaniques. La famille d'alliages et l'état de trempe influencent la résistance, la limite d'élasticité, l'allongement, la réponse de l'usinage et la manière dont un profil peut être conçu autour d'une exigence de charge particulière.
Pour les systèmes architecturaux, deux qualités fréquemment considérées sont le 6063-T5 et le 6061-T6. Ils ne sont pas interchangeables dans toutes les applications. Le choix correct dépend de la géométrie du profil requise, des conditions de chargement, de la méthode de fabrication et des spécifications du projet.
| Qualité du matériau | Caractère typique | Considération de conception typique | Où cela peut être utile |
|---|---|---|---|
| 6063-T5 | Forte aptitude à l'extrusion de profilés avec de bonnes caractéristiques de finition de surface | Utile pour de nombreux profils architecturaux conventionnels et extrusions détaillées | Systèmes résidentiels et commerciaux généraux |
| 6061-T6 | Résistance mécanique plus élevée et potentiel de charge plus élevé | Peut répondre à des exigences structurelles plus exigeantes lorsqu'il est correctement conçu | Sections plus grandes, vitrages plus lourds ou applications nécessitant une capacité structurelle plus élevée |
La force n'est qu'un critère de sélection
Un alliage plus solide ne crée pas automatiquement une meilleure ouverture. Si un profilé est inutilement lourd pour sa fonction prévue, les autres parties du système risquent de ne pas s'améliorer simplement parce que la résistance du matériau est plus élevée. La géométrie du profil, l'épaisseur de la paroi, la portée, l'espacement des supports, le poids du verre, la disposition des ferrures et l'ancrage doivent encore être évalués.
La question la plus utile n’est pas « Quel alliage est le plus résistant ? » mais « Quel alliage prend en charge la conception requise avec une géométrie et une cohérence de fabrication appropriées ? » Ce changement conduit à de meilleures décisions techniques car il relie les propriétés des matériaux aux conditions d'application réelles.
Traçabilité et cohérence des matériaux
Pour les projets plus importants, la cohérence entre les lots de production est importante. L'alliage et l'état sélectionnés doivent être clairement définis dans les spécifications techniques, et les enregistrements de production doivent permettre de distinguer les matériaux approuvés des matériaux de substitution. La cohérence est particulièrement importante lorsque l'usinage de profilés, l'anodisation ou le revêtement sont réalisés en plusieurs étapes de production.
- Définir l'alliage et l'état :Évitez d’utiliser des termes généraux tels que « aluminium à haute résistance » sans désignation technique.
- Faites correspondre la section à la charge :La sélection des matériaux et la géométrie du profil doivent être considérées ensemble.
- Examinez les exigences de fabrication :La découpe, l'usinage, l'assemblage et la finition peuvent affecter les performances pratiques du composant fini.
- Gardez les enregistrements alignés :Les spécifications des matériaux doivent correspondre aux dessins de production et à la documentation d’inspection.
Fonctionnement des séries de cadres et de la profondeur des profils
Les séries de cadres sont souvent utilisées pour décrire la largeur nominale ou la famille structurelle d'un profilé en aluminium. Ils offrent aux acheteurs et aux concepteurs un point de départ pratique pour la comparaison, mais le numéro de série à lui seul ne définit pas les performances complètes d'une fenêtre ou d'une porte.
Un cadre plus profond peut offrir plus d'espace interne pour les chambres, le verre, les joints, les renforts ou les composants à rupture de pont thermique. Un profil plus compact peut offrir des proportions visuelles plus fines. Aucune des deux approches n’est universellement supérieure. Le bon équilibre dépend du bâtiment, de la configuration des vitrages, de la portée structurelle, de l'exposition aux intempéries et de l'objectif de conception.
| Variable de conception | Ce que cela influence | Pourquoi c'est important |
|---|---|---|
| Profondeur du profil | Rigidité des sections, adaptation du vitrage, géométrie du système | Des sections plus profondes peuvent fournir un espace structurel et fonctionnel supplémentaire |
| Épaisseur de paroi | Rigidité locale, comportement à l'usinage, résistance de connexion | Une conception de section inadéquate peut créer une distorsion ou un mauvais support matériel |
| Disposition de la chambre | Résistance, drainage, stratégie thermique | La géométrie interne n'affecte pas seulement l'apparence |
| Format de poche pour vitrage | Compatibilité du verre et disposition des joints | Le cadre doit supporter correctement la configuration du vitrage spécifiée. |
Pourquoi la même série peut fonctionner différemment
Deux produits portant la même désignation de série nominale peuvent différer en termes d'alliage, d'épaisseur de paroi, de conception de chambre, de système de quincaillerie, de configuration de verre et de construction à rupture de pont thermique. Par conséquent, les numéros de série doivent être traités comme des identifiants au sein d’un système plutôt que comme des étiquettes de performance universelles.
Pour les achats techniques et la coordination de la conception, il est utile de comparer les dessins en coupe côte à côte. Cela facilite l’identification des différences difficiles à juger à partir des seuls noms de produits.
Choisir entre les configurations d'ouverture
Le style d'ouverture affecte directement la ventilation, le nettoyage, les lignes de visibilité, les charges matérielles, la gestion de l'eau et la façon dont l'ouverture interagit avec la pièce ou la façade. Une configuration appropriée commence par l’utilisation prévue plutôt que par l’apparence seule.
Le fonctionnement à charnière peut fournir une ventilation efficace et une zone d'ouverture dégagée. Il est utile lorsque le flux d'air direct et le fonctionnement pratique sont des priorités.
Les vantaux coulissants se déplacent dans leur propre plan, ce qui peut être utile lorsque le dégagement extérieur ou intérieur pour un ouvrant battant est limité.
Le fonctionnement à charnière supérieure peut permettre la ventilation tout en aidant à gérer la pluie légère lorsque la géométrie de l'ouverture et les joints sont correctement conçus.
Plusieurs panneaux liés peuvent créer une large ouverture lorsque le projet nécessite une connexion plus forte entre les espaces intérieurs et extérieurs.
Systèmes à battants
Les unités à battants peuvent fournir un chemin de circulation d'air relativement direct et sont couramment utilisées là où la ventilation est importante. Étant donné que le châssis fait saillie dans la direction de l'ouverture, les concepteurs doivent vérifier l'emplacement des meubles, les chemins de circulation, l'accès au nettoyage et la portée de la quincaillerie.
Systèmes coulissants
Les unités coulissantes sont souvent choisies lorsqu'un mouvement d'ouverture peu encombrant est souhaité. L'alignement des chenilles, la qualité des rouleaux, le drainage et la relation entre le panneau mobile et le châssis sont essentiels au bon fonctionnement. Un système coulissant ne doit pas être jugé uniquement par la fluidité avec laquelle un échantillon de salle d'exposition se déplace lorsqu'il est neuf ; La géométrie des voies et la maintenance du matériel à long terme sont également importantes.

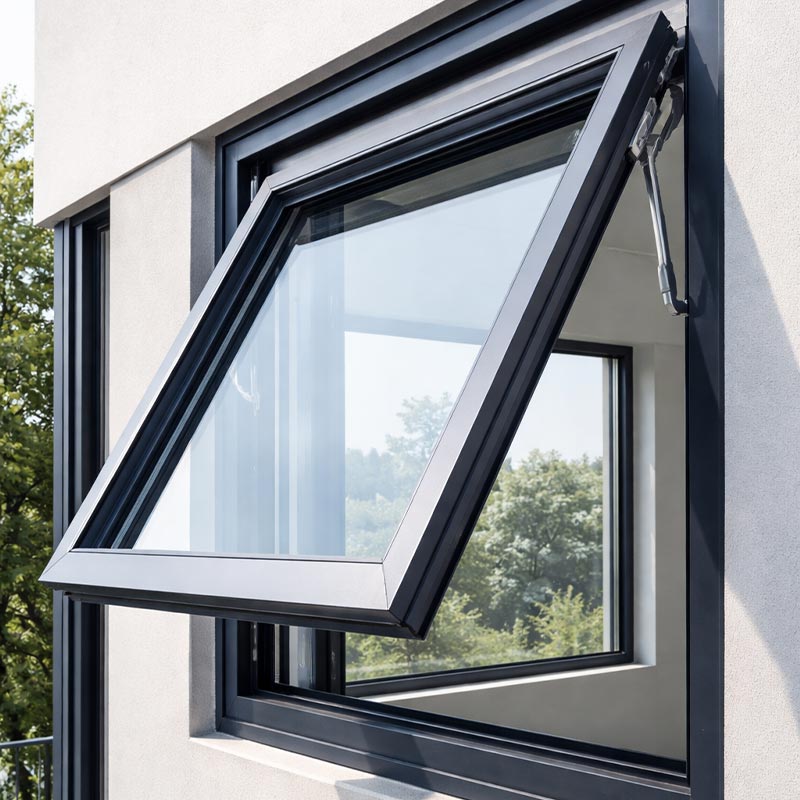

Auvent et configurations spécialisées
Les fenêtres à auvent peuvent être pratiques pour une ventilation contrôlée et peuvent créer un rythme de façade distinctif. Les configurations spécialisées peuvent également combiner différents modes d'ouverture, tels que les fonctions coulissantes et battantes, pour s'adapter à des agencements de pièces complexes.
Performance thermique et contrôle des intempéries
La performance thermique n’est pas déterminée uniquement par l’aluminium. La question importante est de savoir comment la chaleur se déplace à travers l’ensemble complet et comment le cadre, le verre, les joints, les entretoises et la construction environnante gèrent ce mouvement.
L'aluminium traditionnel est hautement conducteur. Pour les bâtiments nécessitant des performances thermiques améliorées, les systèmes à rupture de pont thermique peuvent interrompre le chemin conducteur direct à travers le cadre en utilisant un séparateur à faible conductivité entre les parties de la section métallique. Les barrières thermiques à base de PA66 sont couramment utilisées à cet effet.
Pourquoi les ruptures de pont thermique sont importantes
L’objectif fondamental d’une coupure thermique est de réduire le transfert de chaleur direct à travers le cadre. Un système correctement conçu peut également améliorer le comportement de la température des surfaces intérieures et réduire le risque de condensation dans des conditions intérieures et extérieures appropriées.
Cependant, la performance de la rupture de pont thermique ne dépend pas seulement de l’ajout d’une bande isolante. La géométrie de la barrière thermique, la continuité autour des coins, la conception des bords du verre, les interfaces matérielles, la profondeur du cadre, les joints et l'installation influencent tous le résultat réel.
Résistance à l'air, à l'eau et au vent
Les performances météorologiques doivent être évaluées en tant que système. Les joints de compression, les canaux de drainage, les joints d'étanchéité, les interfaces de vitrage, la gestion de la pression, les joints d'angle et la géométrie du cadre contribuent au résultat final.
La résistance au vent dépend également de la configuration complète. La rigidité du profil, les dimensions du verre, l'espacement des meneaux, le renforcement, l'ancrage et la hauteur du bâtiment peuvent modifier considérablement les exigences de conception. Une spécification de produit qui n’identifie pas le contexte de test ou de conception doit donc être interprétée avec prudence.
| Domaine de performance | Composants clés | Objectif d'ingénierie typique |
|---|---|---|
| Thermique | Barrière thermique, géométrie du cadre, verre, entretoise, joints | Réduire les chemins de chaleur conducteurs et convectifs |
| Étanchéité à l'air | Joints, joints d'angle, quincaillerie de compression | Maintenir une étanchéité continue en fonctionnement et en mouvement |
| Étanchéité | Caniveaux de drainage, chemins d'évacuation, joints, contrôle de pression | Diriger l’eau accidentelle loin des surfaces intérieures |
| Résistance au vent | Rigidité du profil, verre, renfort, ancrages | Contrôler la déviation et maintenir un fonctionnement sûr sous charge |
Pour les bâtiments sensibles au climat, cette approche globale du système est particulièrement importante. Une spécification doit expliquer quelles parties de l'assemblage contribuent aux performances requises plutôt que de présenter un numéro de performance isolé sans contexte.
Verre, joints, quincaillerie et drainage
Le cadre n'est qu'une partie d'une ouverture. Le verre, les joints, la quincaillerie et le drainage peuvent déterminer si l'unité finie fonctionne comme prévu dans le cadre d'une utilisation quotidienne.
Configuration du verre
L'épaisseur du verre, le nombre de vitres, la largeur de la cavité, le choix du revêtement, la configuration acoustique et les exigences de sécurité doivent être pris en compte par rapport au système de profilés. Un verre plus lourd augmente la charge supportée par le châssis et la quincaillerie, la compatibilité doit donc être vérifiée plutôt que supposée.
Par exemple, une unité de vitrage isolant à plusieurs carreaux peut améliorer les performances thermiques et acoustiques, mais le cadre doit avoir une profondeur de vitrage et une capacité structurelle suffisantes pour supporter la structure sélectionnée. La sélection du verre doit donc s'effectuer en même temps que la sélection du cadre.
Joints et garnitures
Les joints maintiennent le contact entre les composants nécessitant une séparation contrôlée. Les systèmes d'étanchéité à base d'EPDM sont largement utilisés dans les applications architecturales car ils offrent des caractéristiques de résistance aux intempéries utiles lorsqu'ils sont correctement spécifiés et installés.
La géométrie du joint compte également. Un joint doit être suffisamment comprimé pour maintenir la continuité, mais pas surchargé au point que le fonctionnement devienne inutilement difficile. L'assemblage des coins, la longueur du joint, le placement du joint et la qualité de l'installation contribuent tous à la fiabilité de l'étanchéité.
Matériel
Les charnières, serrures, rouleaux, poignées, limiteurs, compas à friction et systèmes multipoints doivent être adaptés à la taille et au poids du vantail. La capacité matérielle doit être prise en compte parallèlement à la fréquence de fonctionnement et à l’exposition environnementale.
Drainage
Un cadre correctement drainé ne tente pas de rendre chaque surface absolument sèche. Au lieu de cela, il gère l’humidité accidentelle en guidant l’eau via des chemins contrôlés vers des points de rejet externes. Les ouvertures de drainage doivent rester dégagées après la fabrication, la finition, l'installation et le nettoyage.
- Compatibilité verre :Confirmez l'épaisseur, le poids, la profondeur de la poche et la méthode de vitrage.
- Continuité du joint :Vérifiez les coins, les joints, la compression et l'accès au remplacement, le cas échéant.
- Capacité matérielle :Adaptez les ferrures au poids, aux dimensions et à la fréquence d’ouverture du vantail.
- Voie d'évacuation :Vérifiez que l’eau a un chemin défini vers l’extérieur.
Traitement de surface et apparence à long terme
Le traitement de surface est à la fois un élément visuel et fonctionnel d’un système architectural en aluminium. La finition influence la couleur, la texture, la résistance à l'exposition environnementale, la nettoyabilité et la qualité perçue de la façade terminée.
Les approches courantes incluent l'anodisation, le revêtement en poudre, les effets de transfert thermique pour l'apparence du grain du bois et les revêtements à base de fluorocarbone pour les applications extérieures exigeantes. Chaque méthode crée un caractère de surface différent et doit être sélectionnée en fonction de l'apparence souhaitée et des conditions environnementales.
Surfaces anodisées
L'anodisation crée une couche d'oxyde contrôlée sur la surface de l'aluminium. Il peut produire des finitions métalliques et un aspect architectural durable tout en préservant un lien visuel avec le matériau aluminium sous-jacent.
Revêtement en poudre
Le revêtement en poudre offre une grande flexibilité de couleur et est largement utilisé pour les façades résidentielles et commerciales contemporaines. Il peut prendre en charge les systèmes de couleurs standard et les finitions spécifiques au projet lorsque la préparation du substrat, le prétraitement, le durcissement et la qualité du revêtement sont correctement contrôlés.
Effets de grain de bois
Les techniques de transfert thermique peuvent créer des motifs visuels qui ressemblent à du bois tout en conservant un substrat en aluminium. Cette approche est utile lorsqu'un projet recherche une apparence architecturale plus chaleureuse sans modifier la plateforme matérielle de base.
Que faut-il vérifier ?
| Option de finition | Caractère visuel | Considération utile |
|---|---|---|
| Anodisation | Métallique et architectural | Utile là où le caractère naturel de l'aluminium est souhaité |
| Revêtement en poudre | Large gamme de couleurs et de textures unies | Convient à de nombreux programmes de couleurs résidentiels et commerciaux |
| Transfert thermique | Aspect du grain du bois | Utile pour les projets combinant un cadrage contemporain avec des repères visuels plus chaleureux |
| Revêtement fluorocarbone | Aspect extérieur architectural | Peut être envisagé pour une exposition de façade plus exigeante lorsqu'il est correctement spécifié |
La cohérence des couleurs est également importante lorsque de nombreuses unités sont installées sur une même façade. Les spécifications du projet doivent définir le type de finition, la référence de couleur, les attentes en matière de brillance ou de texture et les critères d'inspection acceptables.
Faire correspondre les systèmes aux applications de création
Différents types de bâtiments imposent différentes exigences en matière d'ouvertures. Plutôt que de rechercher une configuration universelle, les concepteurs devraient identifier les exigences environnementales et opérationnelles dominantes du projet.
Les priorités incluent souvent la lumière du jour, la ventilation, le confort acoustique, l'accès au nettoyage, le contrôle thermique et un équilibre entre proportions visuelles et utilisation pratique.
Un fonctionnement répété, des dimensions vitrées plus grandes, la coordination des façades, la sécurité, la durabilité et une apparence cohérente peuvent devenir plus importants.
La pression du vent, l’ancrage, la déflexion structurelle, la gestion de l’eau et l’accès pour la maintenance méritent un examen technique détaillé.
L'air chargé en sel augmente l'importance de la sélection des matériaux, de la préparation de la surface, de la qualité du revêtement, du drainage et de la résistance à la corrosion du matériel.
Considérations résidentielles
Les maisons nécessitent généralement des ouvertures faciles à utiliser, à nettoyer, à aérer et à entretenir. Les chambres peuvent bénéficier de considérations acoustiques, les espaces de vie peuvent donner la priorité à de plus grandes surfaces vitrées et les cuisines ou salles de bains peuvent nécessiter une ventilation pratique. La configuration idéale dépend de la pièce plutôt que de la seule catégorie de bâtiment.
Considérations commerciales
Les bâtiments commerciaux peuvent avoir des cycles d’ouverture plus fréquents et des exigences de coordination plus élevées. L'installation répétée du même module rend la cohérence dimensionnelle particulièrement importante. La durabilité du matériel, l'accessibilité du remplacement et l'uniformité de la finition doivent être discutées lors de la sélection du système.
Façades en hauteur et apparentes
À mesure que la hauteur et l’exposition des bâtiments augmentent, le comportement du vent et de l’eau devient plus important. Le cadre doit être analysé ainsi que les dimensions du verre, les points de fixation, les meneaux, les traverses et la construction des murs environnants. Il est également important de coordonner le drainage externe et les finitions internes afin que l'ouverture fonctionne correctement une fois installée.
Environnements industriels
Les installations industrielles peuvent exposer les ouvertures à la poussière, à l’humidité, aux produits chimiques, aux changements de température ou à un nettoyage intensif. Dans ces situations, le traitement de surface, le choix des joints, la protection du matériel et l’accès pour la maintenance peuvent devenir plus importants que les éléments décoratifs.
Comment lire une spécification technique
Une bonne spécification technique doit rendre le système compréhensible sans recourir au langage marketing. Les acheteurs, architectes, ingénieurs et installateurs doivent être en mesure d'identifier ce qui est réellement fourni et à quelles conditions s'appliquent les performances déclarées.
| Article de spécification | Que rechercher | Pourquoi c'est important |
|---|---|---|
| Alliage et trempe | Désignation exacte du matériau | Fournit une base pour comprendre le comportement mécanique |
| Série de profils | Dimensions nominales des familles et des sections | Aide à identifier le système de cadre et l'espace de vitrage disponible |
| Accumulation de verre | Épaisseur du vitrage, cavité, configuration | Se rapporte directement aux exigences de poids, thermiques, acoustiques et de sécurité |
| Conception thermique | Matériau et configuration à rupture de pont thermique | Montre comment le transfert de chaleur par conduction est géré |
| Performances de l'air et de l'eau | Performances testées ou spécifiées avec des conditions claires | Évite d’interpréter des nombres isolés sans contexte |
| Résistance au vent | Qualité, pression de conception ou base d'essai équivalente | Relie le système à l’exposition du projet et aux exigences structurelles |
| Finition | Processus de revêtement ou d’anodisation et référence de couleur | Définit les attentes en matière d’aspect et de traitement de surface |
Demandez des dessins en coupe
Une section de profil est l’un des documents les plus utiles pour la comparaison technique. Il peut révéler si le produit possède des chambres thermiques, où se trouve le verre, comment fonctionnent les joints, où passent les canaux de drainage et combien d'espace est disponible pour le matériel.
Demandez ce que décrivent les chiffres de performance
Les chiffres n’ont de valeur que lorsque leur contexte est clair. Un coefficient thermique peut décrire une section particulière, une accumulation de vitrage ou un assemblage complet. Un classement d'étanchéité ou de résistance au vent peut être associé à une configuration d'essai définie. Les spécifications techniques doivent donc expliquer la condition testée ou calculée plutôt que de présenter des chiffres sans configuration de référence.
Séparez les fonctionnalités standard des options spécifiques au projet
Certaines caractéristiques sont standards pour une famille de produits tandis que d'autres dépendent des exigences du projet. Une spécification claire doit faire la distinction entre les options de profilés standard, les configurations de verre disponibles, les choix de finitions, les packages de matériel et les dimensions personnalisées.
Erreurs courantes de spécification et d’installation
De nombreux problèmes de performances ne sont pas causés par le matériau fondamental lui-même. Ils proviennent de composants incompatibles, de spécifications peu claires, d'un mauvais contrôle de la fabrication ou de détails d'installation qui n'ont pas été coordonnés avec le système de fenêtres et de portes.
- Choisir uniquement par l'apparence :Un cadre mince peut sembler attrayant, mais nécessite néanmoins une capacité structurelle suffisante pour la taille du verre et la charge environnementale prévues.
- Ignorer le poids du verre :Un vitrage plus lourd modifie les charges des châssis et peut affecter la sélection du matériel, les charnières, les rouleaux et la déflexion du cadre.
- Traiter un numéro de série comme une note de performance :La même série nominale peut contenir différentes configurations structurelles et thermiques.
- Sous-estimer le drainage :Une voie de drainage peut être bloquée par du mastic, des débris, un usinage incorrect ou des erreurs d'installation.
- Utiliser du matériel inadapté :La quincaillerie doit correspondre aux dimensions d’ouverture, au poids du châssis, à la fréquence de fonctionnement et à l’exposition.
- Sauter la coordination de l'installation :Même une unité bien conçue peut fonctionner mal si l’interface périphérique n’est pas correctement scellée, ancrée et drainée.
- Comparaison des noms de finition au lieu des spécifications :Deux revêtements portant des noms de couleurs similaires peuvent avoir des exigences de processus et des caractéristiques de performance extérieures différentes.
- S'appuyer sur un langage vague sur la durabilité :Les allégations telles que « très solide » ou « longue durée » sont moins utiles que les informations définies sur les matériaux, la finition, les tests et l'entretien.
L'installation fait partie du système
L'ouverture doit être installée de manière à ce que son cadre reste correctement aligné, fixé mécaniquement et intégré à la construction du mur. Les joints périmétriques nécessitent des matériaux et des détails appropriés pour gérer le mouvement et l’humidité.
L'alignement est particulièrement important pour les systèmes coulissants et multipoints. Un cadre légèrement asymétrique peut créer une compression inégale, une usure prématurée du matériel ou un fonctionnement difficile. Les tolérances d'installation doivent donc être définies avant le début des travaux.
Pourquoi la fabrication de précision est importante
L'extrusion n'est que le début du processus de fabrication. Les ouvertures architecturales impliquent généralement la découpe, l'usinage CNC, le perçage, le traitement des coins, le montage, le vitrage, le scellement, la finition de surface, l'inspection et l'emballage. Chaque étape peut influencer l'assemblage final.
La cohérence dimensionnelle est particulièrement importante car les fenêtres et les portes contiennent plusieurs composants en interaction. Si la position d'un trou, la longueur de coupe, le joint d'angle ou la poche de vitrage sont incohérents, le problème peut apparaître ultérieurement sous la forme d'un problème matériel, d'un problème d'alignement, d'un problème d'étanchéité ou d'un ajustement de l'installation.
Contrôle des extrusions
Les profils extrudés doivent conserver la géométrie de section prévue dans les tolérances définies. La cohérence devient plus importante lorsque les profils sont assemblés en grands assemblages ou lorsque plusieurs unités doivent s'aligner visuellement sur une façade.
Traitement CNC
L'usinage contrôlé par ordinateur peut améliorer la répétabilité des trous de quincaillerie, des caractéristiques de drainage, des positions des poignées, des interfaces de coin et d'autres opérations critiques. La valeur de l’usinage ne réside pas simplement dans l’automatisation, mais aussi dans le contrôle et l’inspection reproductibles des processus.
Qualité d'assemblage
Les équipes d'assemblage doivent comprendre la relation entre les dimensions du cadre, les joints, le verre, la quincaillerie et le drainage. Le placement correct des composants peut être tout aussi important que la qualité des composants. Un joint premium mal installé reste un défaut d’installation.
Points de contrôle
- Inspection des matériaux entrants :Confirmez l'alliage spécifié, les dimensions du profil et l'état visible du matériau.
- Contrôle d'usinage :Vérifiez les trous, fentes, ouvertures de drainage et dimensions critiques par rapport aux dessins approuvés.
- Contrôle de l'assemblage :Vérifiez l’alignement des coins, l’installation du matériel, la continuité de l’étanchéité et le support du vitrage.
- Contrôle fonctionnel :Faites fonctionner les unités représentatives à plusieurs reprises pour confirmer le mouvement fluide et l’engagement du verrouillage.
- Terminer l'inspection :Examinez la couleur, l’apparence du revêtement, les rayures, les marques de manipulation et les défauts de surface visibles.
Un processus de production discipliné crée un lien plus fort entre les spécifications techniques et ce qui arrive sur le chantier de construction. Cette connexion est particulièrement précieuse pour les projets comportant des modules répétés ou une coordination stricte des façades.
Un cadre de sélection pratique
Un processus de sélection systématique peut rendre le travail de spécification plus clair et réduire le risque de négliger une exigence critique.
- Définir l'environnement du bâtiment :Identifiez le climat, l’exposition, la hauteur du bâtiment, l’orientation, l’humidité, l’exposition au sel et les conditions de nettoyage.
- Définir la fonction d'ouverture :Décidez si la ventilation, les grandes ouvertures dégagées, le mouvement compact, la sécurité, l'accès ou le contrôle acoustique ont la plus haute priorité.
- Définir les exigences en matière de vitrage :Établissez l’épaisseur du verre, le nombre de carreaux, les caractéristiques de sécurité, les objectifs acoustiques et le poids unitaire attendu.
- Définir les exigences structurelles :Examinez les dimensions de l’ouverture, les charges de vent, la portée, l’ancrage et les forces de fonctionnement attendues.
- Définir les exigences thermiques :Déterminez si une configuration à rupture de pont thermique est nécessaire et coordonnez-la avec le système de vitrage.
- Définir le traitement de surface :Sélectionnez l'anodisation, le revêtement en poudre, l'aspect du grain du bois ou une autre finition spécifiée en fonction de l'exposition environnementale et de l'intention architecturale.
- Définir le matériel :Faites correspondre les charnières, serrures, poignées, rouleaux, compas et autres ferrures à la taille du châssis et à la fréquence de fonctionnement.
- Vérifier l'installation :Confirmez les interfaces murales, l’ancrage, les cales, les joints périmétriques, le drainage et l’accès aux réglages.
- Documentation de révision :Assurez-vous que les dessins, les spécifications, les critères d’inspection et les échantillons de finition approuvés sont conformes à l’ordre de production.
Pour les équipes de projet comparant les systèmes, une matrice d’évaluation utile peut permettre aux discussions de se concentrer sur des caractéristiques mesurables plutôt que sur des descriptions générales de produits.
| Catégorie d'évaluation | Question clé | Preuve préférée |
|---|---|---|
| Matériel | L’alliage et l’état sont-ils clairement définis ? | Spécification du matériel technique |
| Profil | La section est-elle adaptée à la taille de l'ouverture et au chargement ? | Données de dessin et de conception en coupe |
| Vitrage | Le système peut-il supporter l’accumulation de verre requise ? | Dimensions des poches de vitrage et données de charge |
| Thermique | La stratégie thermique est-elle adaptée au bâtiment ? | Détails du système et données de performances thermiques |
| Météo | Comment sont gérés l’air et l’eau ? | Disposition des joints, conception du drainage et données de test |
| Matériel | Le système d'exploitation est-il compatible avec le châssis ? | Calendrier du matériel et capacité de charge |
| Finition | Le traitement de surface est-il adapté à l’environnement ? | Spécification de finition et norme d'inspection |
| Installation | L’unité peut-elle être installée et réglée de manière cohérente ? | Détails d'installation et déclaration de méthode |
La spécification la plus utile est celle qui peut être comprise par les équipes de conception, d’approvisionnement, de production, de contrôle qualité et d’installation sans nécessiter d’interprétations différentes à chaque étape.
Quand la personnalisation a du sens
Les configurations personnalisées peuvent être utiles lorsque les modules standard ne correspondent pas entièrement aux exigences du projet. Les domaines de personnalisation courants incluent les dimensions des profilés, la taille de l'ouverture, la configuration du verre, les combinaisons de matériel, la finition, la couleur, la construction à rupture de pont thermique et les détails d'interface spéciaux.
La personnalisation doit toujours être contrôlée par un processus technique documenté. Un produit personnalisé nécessite des dessins approuvés, des tolérances définies, des exigences claires en matière de matériaux et une méthode d'inspection cohérente. La personnalisation est plus efficace lorsqu'elle répond à une exigence réelle du projet plutôt que d'ajouter de la complexité sans avantage fonctionnel.
Le rôle de la communication technique
Une bonne communication entre l’équipe de projet et le fabricant peut éviter des problèmes évitables. Les informations importantes comprennent les dimensions d'ouverture, les spécifications du verre, l'exposition environnementale attendue, les priorités de performance, le fonctionnement préféré, les exigences de finition, les contraintes d'installation et les normes locales pertinentes.
Des questions claires produisent souvent de meilleures réponses que des demandes générales. Demander une section de profilé, une qualité d'alliage, une gamme de vitrages, un type de matériel, un matériau de joint, un processus de traitement de surface et une classification de performances applicable crée une conversation technique plus utile que de simplement demander si un produit est de « haute qualité ».
FAQ
Les questions suivantes portent sur des considérations techniques courantes lors de la sélection et de la spécification des ouvertures architecturales modernes en aluminium.
Qu’est-ce qui rend l’aluminium adapté aux fenêtres et portes architecturales modernes ?
L'aluminium combine un poids structurel relativement faible avec une résistance mécanique utile, une excellente flexibilité d'extrusion, une stabilité dimensionnelle et une large gamme d'options de finition de surface. Ces propriétés permettent aux fabricants de créer des sections de profilés détaillées intégrant des poches de vitrage, des chambres, des joints, des chemins de drainage et des interfaces matérielles.
Le 6061-T6 est-il toujours meilleur que le 6063-T5 ?
Le n° 6061-T6 offre généralement une résistance mécanique plus élevée, tandis que le 6063-T5 est largement adapté à l'extrusion architecturale et à la production de profils détaillés. L'alliage approprié dépend des exigences structurelles, de la géométrie de la section, des besoins de fabrication et de l'application prévue.
Que m'indique un numéro de série de cadre ?
Un numéro de série identifie généralement une famille de profils ou une dimension nominale de cadre au sein d'un système particulier. Il est utile à des fins d'organisation et de comparaison, mais il ne doit pas être traité comme une évaluation de performance universelle car l'alliage, l'épaisseur de paroi, la conception de la chambre, le vitrage, le matériel et les conditions de test peuvent varier.
Pourquoi utilise-t-on des ruptures de pont thermique dans les cadres en aluminium ?
Une coupure thermique interrompt le chemin conducteur direct à travers le cadre métallique. Cela peut améliorer les performances thermiques et aider à gérer les températures des surfaces intérieures lorsque le système complet est correctement conçu avec un vitrage et une étanchéité appropriés.
Quel style d’ouverture convient le mieux à la ventilation ?
Il n’existe pas de configuration idéale pour chaque pièce. Les modèles à battants et auvents peuvent fournir une ventilation directe, tandis que les systèmes coulissants peuvent être plus adaptés lorsque le dégagement d'ouverture disponible est limité. Le choix doit tenir compte du débit d’air, de la disposition de la pièce, de l’accès au nettoyage, de l’exposition aux intempéries et des habitudes de fonctionnement.
Quelle est l’importance du choix du verre ?
Le verre est l’une des parties les plus importantes de l’ouverture complète. Son épaisseur, son poids, la configuration des vitres, ses caractéristiques de sécurité et ses propriétés thermiques ou acoustiques affectent la conception du cadre, la sélection du matériel, la compatibilité des vitrages et les performances globales.
La couleur de la surface peut-elle être personnalisée ?
De nombreux systèmes architecturaux en aluminium prennent en charge une large gamme de couleurs et de finitions. Selon le traitement choisi, la personnalisation peut inclure des couleurs architecturales standards, des effets métalliques, des apparences de grain de bois et des références de couleurs spécifiques au projet.
Que faut-il vérifier avant le démarrage de la production ?
Confirmez le système de profilés approuvé, l'alliage et la trempe, les dimensions d'ouverture, la configuration du vitrage, la quincaillerie, les joints, la disposition de drainage, la finition, la référence de couleur, les tolérances, les interfaces d'installation et les exigences de performance applicables. Les dessins approuvés doivent refléter la configuration de production finale.
Les grandes ouvertures vitrées peuvent-elles utiliser le même système que les petites fenêtres résidentielles ?
Pas nécessairement. Des ouvertures plus grandes introduisent des exigences structurelles et matérielles différentes, en particulier lorsque le verre devient plus lourd ou que l'exposition au vent augmente. Les assemblages plus grands doivent être examinés en fonction de leurs dimensions réelles, de leurs charges, de la géométrie du profil, du renforcement, du vitrage et des conditions d'ancrage.
Comment évaluer les performances météorologiques ?
L’étanchéité à l’air, à l’eau et à la résistance au vent doit être prise en compte lors de l’assemblage complet. Examinez les joints, les joints d'angle, les chemins de drainage, la géométrie des profils, le vitrage, la compression du matériel, les interfaces d'installation et les conditions dans lesquelles les résultats des tests indiqués ont été obtenus.
Pourquoi la qualité de l’installation est-elle si importante ?
L'installation détermine si la charpente technique peut fonctionner correctement dans le bâtiment réel. L'alignement, les ancrages, les joints périmétriques, le drainage, le support de vitrage et l'ajustement du matériel influencent tous le fonctionnement et les performances météorologiques. Un produit bien conçu peut toujours être moins performant si l’installation est incohérente.
Quelles informations un fabricant doit-il recevoir pour un projet personnalisé ?
Les informations utiles sur le projet comprennent les dimensions des ouvertures, le type de bâtiment, l'exposition environnementale, le style d'ouverture souhaité, la configuration du verre, les exigences structurelles, les attentes thermiques, la finition et la couleur, les préférences matérielles, les contraintes d'installation et les normes techniques pertinentes.
Construire de meilleures ouvertures grâce à de meilleures spécifications
La performance d’une ouverture de façade moderne est le résultat de nombreuses décisions cohérentes. L'aluminium fournit une plate-forme structurelle adaptable, mais le résultat final dépend également de la conception du profil, du choix de l'alliage, du vitrage, de la séparation thermique, des joints, du matériel, du drainage, du traitement de surface, de la précision de la fabrication et de l'installation.
Une spécification réfléchie commence donc par les conditions réelles du bâtiment. Une fois ces conditions comprises, il devient plus facile de sélectionner une configuration d'ouverture, de définir une famille de cadres adaptée, de coordonner le système de vitrage, d'identifier les caractéristiques météorologiques et thermiques requises et d'établir les points d'inspection nécessaires lors de la production et de l'installation.
Cette approche crée également une meilleure communication tout au long du projet. Les architectes peuvent expliquer l'intention de la conception, les ingénieurs peuvent définir les exigences de performances, les équipes d'approvisionnement peuvent comparer les configurations techniques, les fabricants peuvent préparer des documents de production précis et les installateurs peuvent travailler à partir d'un ensemble clair de détails d'interface.
Pour les projets nécessitant une combinaison de performances structurelles, de lignes architecturales épurées, de gestion des intempéries, de finitions flexibles et d'un fonctionnement pratique à long terme, les systèmes en aluminium soigneusement conçus constituent une base polyvalente. La clé n’est pas de choisir la configuration la plus compliquée, mais de choisir celle qui correspond au bâtiment, à l’environnement et à la manière dont les gens utiliseront l’espace.
Besoin d'une configuration technique pour votre projet ?
Pour la sélection de profils spécifiques au projet, les configurations d'ouverture, la compatibilité des vitrages, les finitions de surface et les exigences architecturales personnalisées,Contactez-nouspour discuter des détails techniques avec l'équipe du fabricant.
